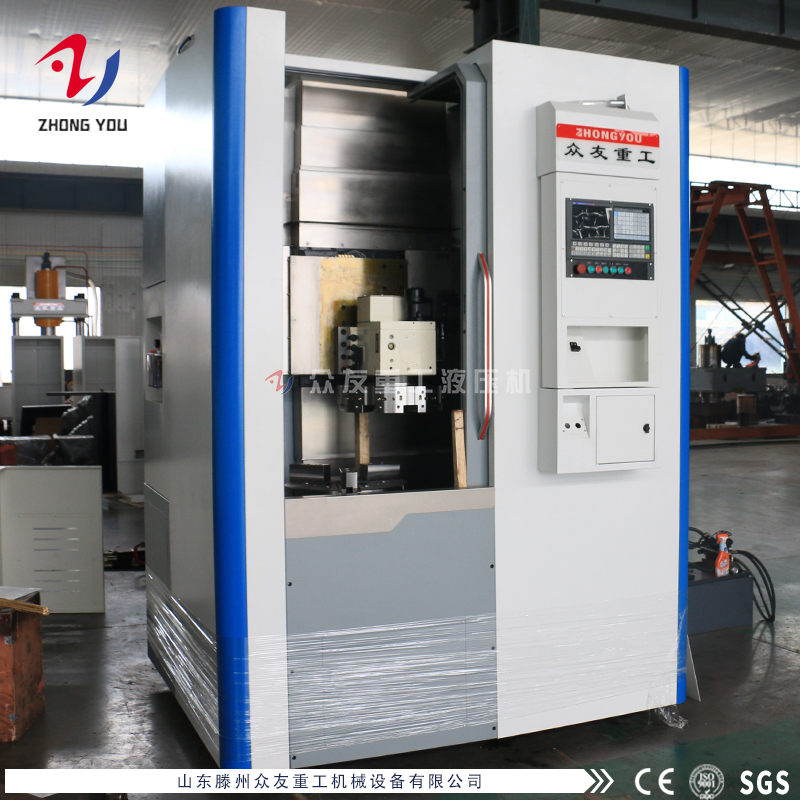

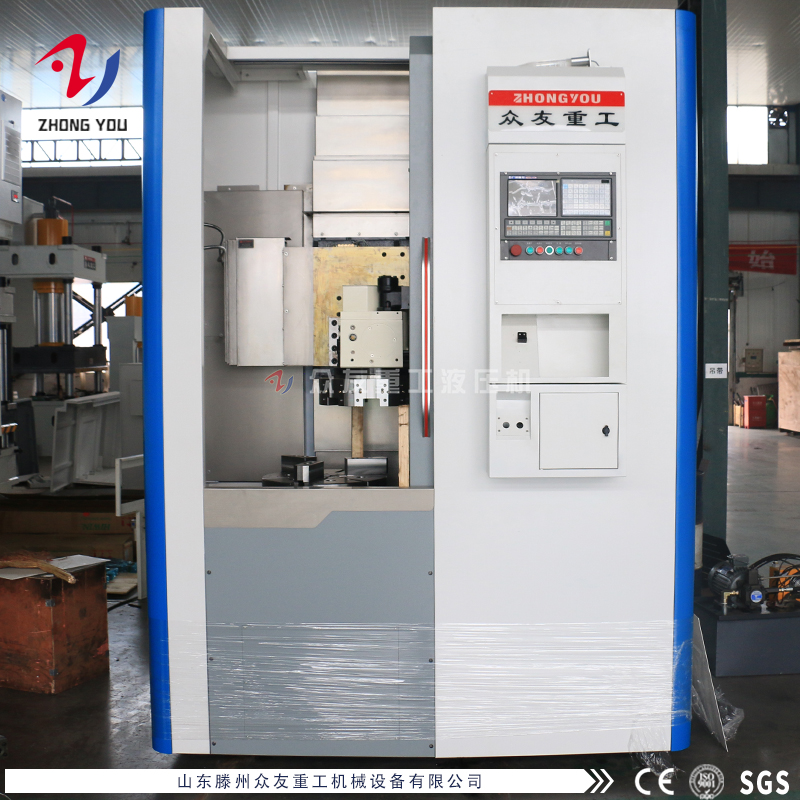

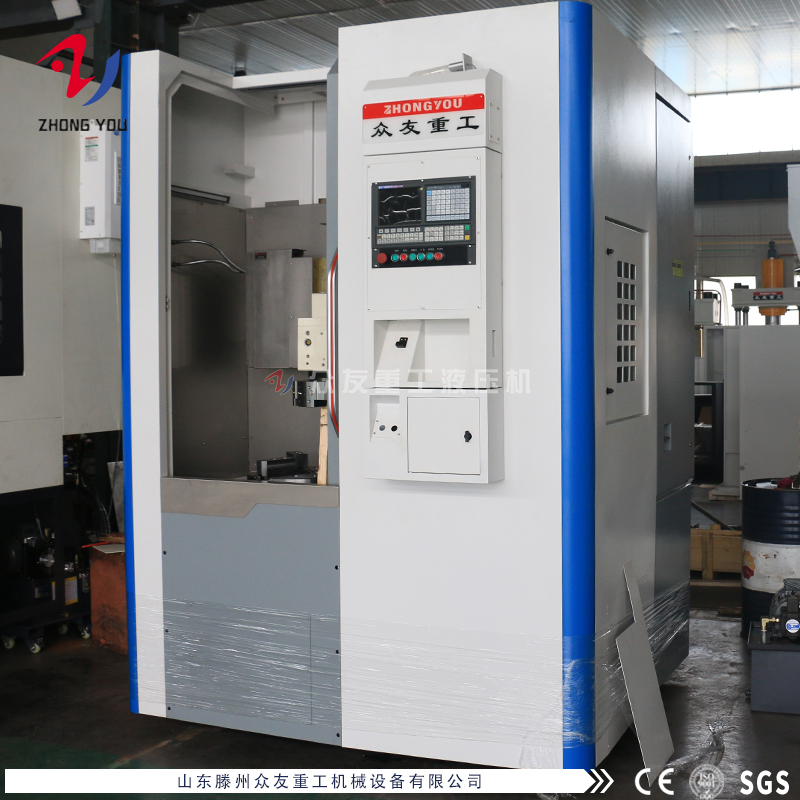

VTC650数控立车 精度高刹车盘切削立式数控车床
VIEW MORE+![](https://www.shukongliche.cn/uploadfile/allimg/210723/1-210H3150A0926.jpg)
![](https://www.shukongliche.cn/uploadfile/allimg/210723/1-210H3150F5G3.jpg)
![](https://www.shukongliche.cn/uploadfile/allimg/210723/1-210H3150G9214.jpg)
![](https://www.shukongliche.cn/uploadfile/allimg/210723/1-210H3150I0450.jpg)
![](https://www.shukongliche.cn/uploadfile/allimg/210722/1-210H2152510216.jpg)
![](https://www.shukongliche.cn/uploadfile/allimg/210723/1-210H3150K53E.jpg)
![](https://www.shukongliche.cn/uploadfile/allimg/210722/1-210H21525503L.jpg)
![](https://www.shukongliche.cn/uploadfile/allimg/210723/1-210H3150Q5614.jpg)
项目 | 规格 | 单位 | VT45 | VT65 | VT75 | VTS525 | VTS527 |
加工能力 | 最大回转直径 | mm | ∮560 | ∮650 | ∮750 | ∮750 | ∮750 |
最大切削直径 | mm | ∮450 | ∮600 | ∮700 | ∮550 | ∮700 | |
主轴 | 主轴端面形式 | 直口 | 直口 | 直口 | 直口 | 直口 | |
主轴转速 | rpm | 3000 | 100-1000 | 50-1500 | 50-1000 | 500-1000 | |
卡盘外径 | mm | 500 | 500 | 630 | 500 | 630 | |
刀塔 | 刀具容量 | pc | 卧式八工位 | 卧式八工位 | 卧式八工位 | 排刀/卧式八工位 | 排刀/卧式八工位 |
外径刀柄 | mm | 32 | 32 | 32 | 32 | 32 | |
内径刀柄 | mm | ∮40 | ∮40 | ∮50 | ∮50 | ||
中心刀杆 | 160 | ||||||
行程 | X轴行程 | mm | 400 | 450 | 700 | 280 | 450 |
Y轴行程 | mm | 500 | 600 | 700 | 500 | 700 | |
液压单元 | 油压箱容量 | L | 50 | 50 | 50 | 50 | 50 |
液压马达 | kw | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
切削水单元 | 水箱容量 | L | 180 | 200 | 200 | 200 | 200 |
切削水马达 | w | 250 | 450 | 450 | 450 | 450 | |
冲水马达功率 | kw | 250 | 450 | 450 | 450 | 450 | |
马达 | X轴伺服马达 | NM | 12 | 18 | 18 | 15 | 15 |
Z轴伺服马达 | NM | 22 | 30 | 18 | 15 | 15 | |
主轴伺服马达 | kw | 11/15 | 18.5 | 22 | 18.5 | 22 | |
精度 | 重复定位精度 | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
定位精度 | mm | ±0.008 | ±0.008 | ±0.008 | ±0.008 | ±0.008 | |
机床外形 | 长×宽×高 | mm | 1700×1880×2500 | 2000×1950×3000 | 2450×1900×3200 | 3000×2400×2700 | 3200×2400×3200 |
重量(含附件) | kg | 5500 | 8000 | 9500 | 7000 | 9000 |
![](https://www.shukongliche.cn/uploadfile/allimg/210723/1-210H3150R94I.jpg)

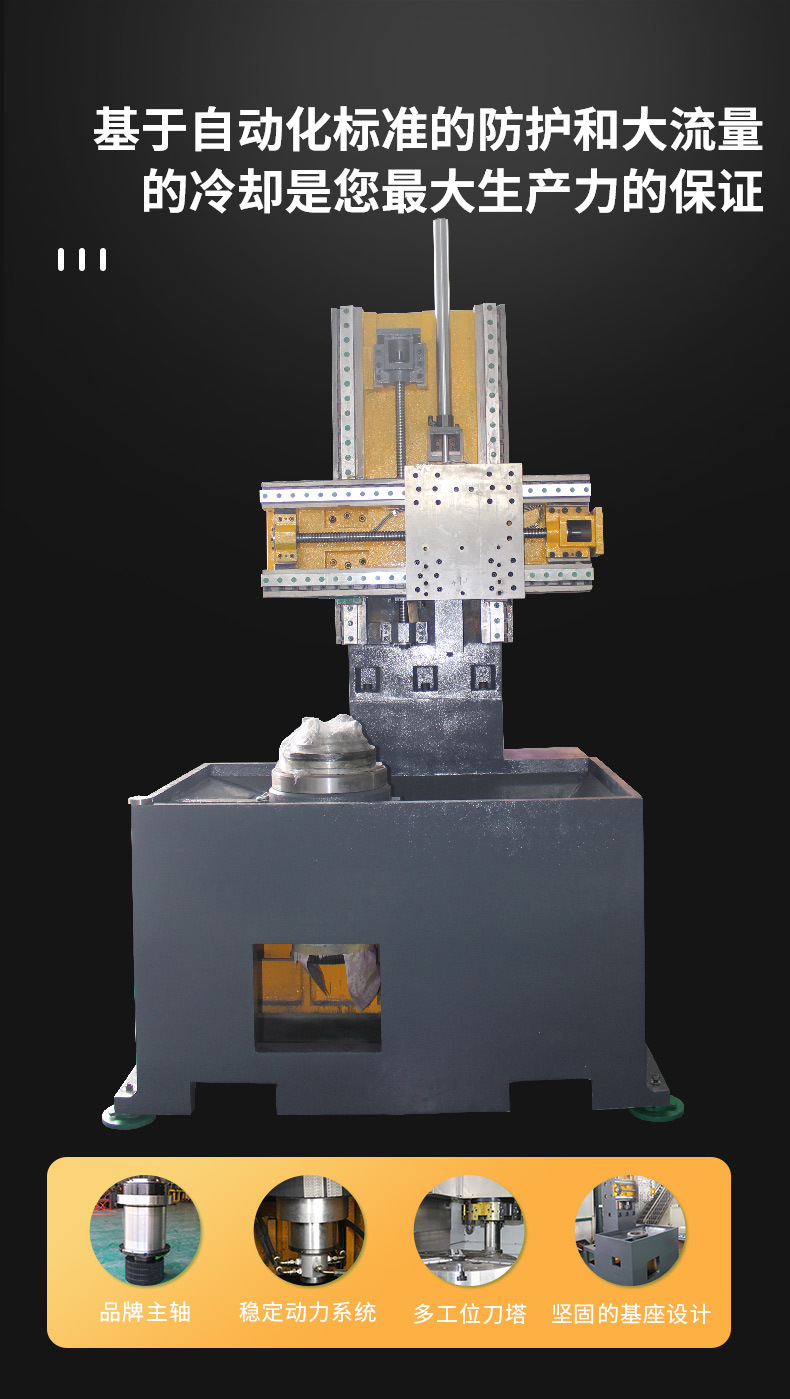

立式数控车床 刹车盘数控立车机床 轮毂盘类零部件加工用数控立车结构简介

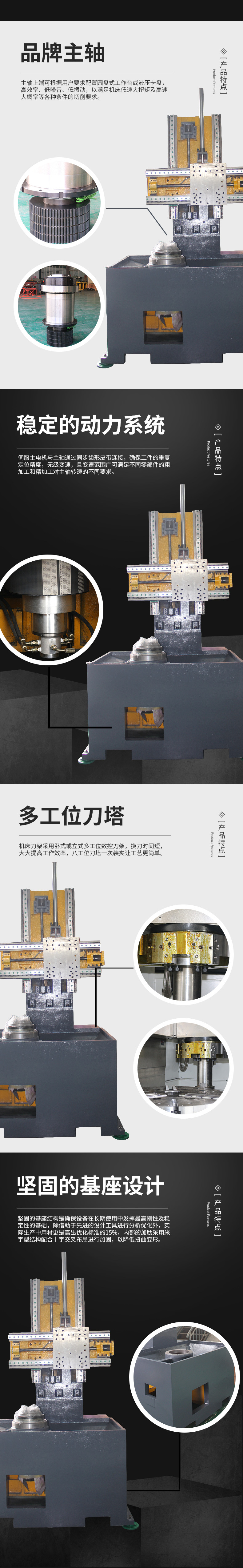

1.底座、立柱及滑座均采用高牌号灰口铸铁,且经过回火处理,确保机床具有高的强度和长期使用的精度稳定性。
2. 机床采用滚柱型线性滑轨。具有超高刚性和超重负载能力。大幅提升了机床纵横进给运动的定位精度和承载能力。
3. 机床主轴带轮和主轴数控伺服电机带轮通过皮带连接,可配置22kW电机,无级变速,且变速范围广。满足零件的粗加工和精加工对主轴转速的不同要求。
4. 垂直及水平方向进给均由伺服电机控制自动进给。两方向均有限位装置,垂直方向安装了负载平衡机构,减轻了丝杠的负载,大大延长了丝杠的使用周期。
5. 机床垂直方向及水平方向滚珠丝杠两端支撑均采用日本NSK轴承,大大提高和保证机床对零部件的加工精度。
6. 机床采用电动润滑油泵对各部位采用间歇方式自动润滑,确保各导轨副、滚珠丝杠副的润滑,可延长各运动副的使用寿命;
