数控立车适用哪些行业及常用功能有哪些？

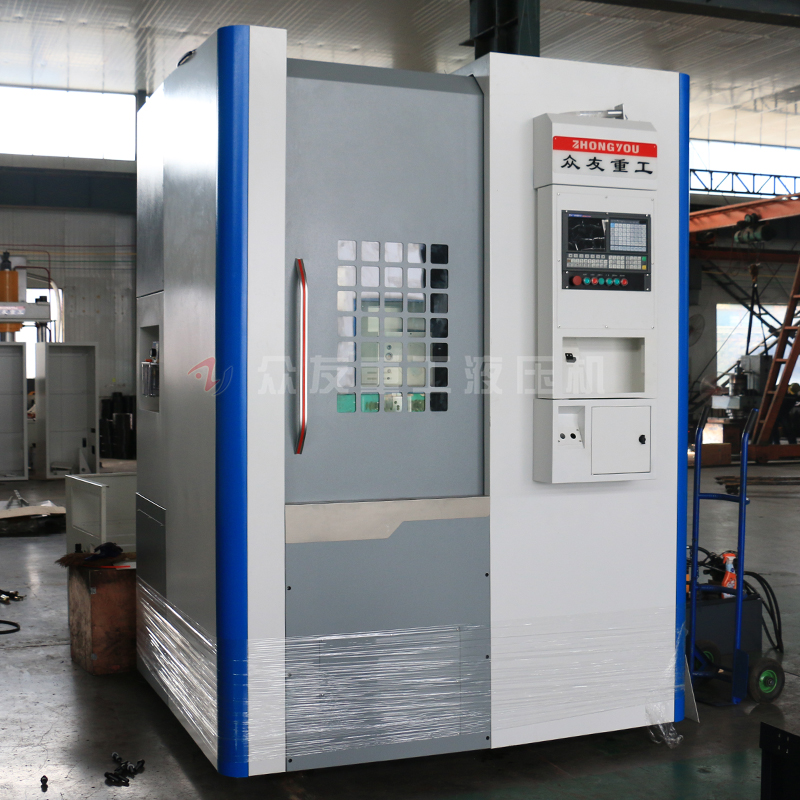

(1)立式数控立车

立式数控立车的主轴处于垂直位置。它能完成铣削、镗削、钻削、攻螺纹和切削螺纹等工序。立式数控立车是三轴联动,。有的可进行四轴、五轴控制,工艺人员可根据其同时控制的轴数确定该数控立车的加工范围。

立式数控立车立柱高度是有限的,确定Z轴的运动范围时要考虑:

①工件的高度;

②工装夹具的高度;

③刀具的长度;

④机械手换刀占用的空间。

在考虑上述四种情况之后,立式数控立车对箱体类工件加工范围要减少,这是立式数控立车的弱点。但立式数控立车有下列优点:

①工件易装夹,可用通用的夹具如平口钳、压板、分度头、回转工作台等装夹工件,工件的装夹定位方便;

②刀具运动轨迹易观察,调试程序检查测量方便,可及时发现问题,进行停机处理或修改;

③冷却条件易建立,冷却液能直接到达刀具和加工表面;

④坐标系即X、Y、Z三个坐标轴与笛卡儿坐标系吻合,感觉直观与图纸视角一致;

⑤切屑易排除和掉落,避免切屑划伤加工过的表面;

⑥结构一般采用单柱式,它与相应的卧式数控立车相比,结构简单、占地面积较小,价格较低。

立式数控立车最适于加工Z轴方向尺寸相对较小的工件,一般的情况下除底面不能加工外,其余五个面都可用不同的刀具进行轮廓和表面加工。

(2)卧式数控立车

卧式数控立车的主轴是水平设置的。一般的卧式数控立车有三个到五个坐标轴,常配有一个回转轴(或回转工件台),主轴转速在数控立车10～10000r／min之内,最小分辨率一般为lμm,定位精度为10μm—20μm。卧式数控立车刀库容量一般较大,有的刀库可存放几百把刀具。卧式数控立车的结构较立式数控立车复杂,体积和占地面积较大,价格也较高。卧式数控立车较适于加工箱体类零件。只要一次装夹在回转工作台上,即可对箱体(除顶面和底面之外)的四个面进行铣、镗、钻、攻丝等加工。特别是对箱体类零件上的一些孔和型腔有位置公差要求的(如孔系之间的平行度、孔与端面的垂直度、端面与底面的垂直度等),以及孔和型腔与基准面(底面)有严格尺寸精度要求的,在卧式数控立车上通过一次装夹加工,容易得到保证,适合于批量工件的加工。卧式数控立车程序调试时,不如立式数控立车直观、容易观察,对工件检查和测量也感不便,且对复杂零件的加工程序调试时间是正常加工的几倍,所以加工的工件数量越多,平均每件占用机床的时间越少,因此用卧式数控立车进行批量加工才合算。但它可实现普通设备难以达到的精度和质量要求,因此一些精度要求高,其它设备无法达到其精度要求的工件,特别是一些空间曲面和形状复杂的工件,即使是单件生产,也可考虑在卧式数控立车上加工。由此可见数控立车即是高效、高质量的自动化生产设备,又是攻克工艺难题的设备。

卧式数控立车的坐标系与立式数控立车坐标系即X、Y、Z三轴在空间上是不同的。而且卧式数控立车冷却条件不如立式的好,特别是对深孔的镗、铣、钻等,冷却液难以到达切削深处,因此,必须降低机床的转速和进给量、降低了生产效率。与立式数控立数控立车车相比,卧式数控立车的功能多,在立式数控立车上加工不了的工件,在卧式数控立车上一般的都能加工。此外卧式数控立车的回转工作台有的是数控的,有的是分度的,工件一次装夹可实现多个工位的加工。总的来说卧式数控立车有其优点,也有不足,使用时用其优避其劣。

(3)多工作台数控立车

多工作台数控立车有时称为柔性加工单元(FMC)。它有两个以上可更换的工作台,通过运送轨道可把加工完的工件连同工作台(托盘)一起移出加工部位,然后把装有待加工工件的工作台(托盘)送到加工部位,这种可交换的工作台可设置多个,实现多工作台加工。其优点是可实现在线装夹,即在进行加工的同时,下边的工作台进行装、卸工件,另外可在其它工作台上都装上待加工的工件,开动机床后,能完成对这一批工件的自动加工,工作台上的工件可以是相同的,也可以是不同的。这都可由程序进行处理。多工作台数控立车有立式的,也有卧式的。无论立式还是卧式,其结构都较复杂,刀库容量较大,机床占地面积大,控制系统功能较全。计算速度快,内存容量大。采用的都是CNC系统,所以价格昂贵。

(4)复合数控立车

复合数控立车也称多工面数控立车,是指工件一次装夹后,能完成多个面的加工的设备。现有的五面数控立车,它在工件一次装夹后,能完成除安装底面外的五个面的加工。这种数控立车兼有立式和卧式数控立车的功能,在加工过程中可保证工件的位置公差。常见的五面数控立车有两种形式,一种是主轴做或相应角度旋转,可成为立式数控立车或卧式数控立车。另一种是工作台带着工件做旋转,主轴不改数控立车变方向而实现五面加工。无论是哪种五面数控立车都存在着结构复杂,造价昂贵的缺点。

五面数控立车的功能比多工作台数控立车的功能还要多,控制系统先进,其价格是工作台尺寸相同的多工位数控立车的二倍左右。
